随着半导体制造工艺持续发展，晶圆检测对成像精度、缺陷识别和自动化分析能力提出了更高要求。晶圆表面及边缘的细微异常，需要通过精密光学成像与图像处理技术进行观察和分析。在这一背景下，晶圆缺陷检测设备正逐步向精细化、数字化方向发展，光学系统与智能视觉技术的协同应用，也成为提升工业检测能力的重要支撑。
从实际检测需求来看，晶圆缺陷检测不仅需要获取清晰的微观图像，还涉及晶圆定位、表面观察、图像分析等多个环节。随着半导体相关制造场景对检测流程的要求不断细化，单纯依靠人工观察的方式已难以覆盖所有复杂需求。通过将精密光学、数字成像和自动化图像处理相结合，检测设备能够为样品观察与缺陷分析提供更加系统的技术支持。

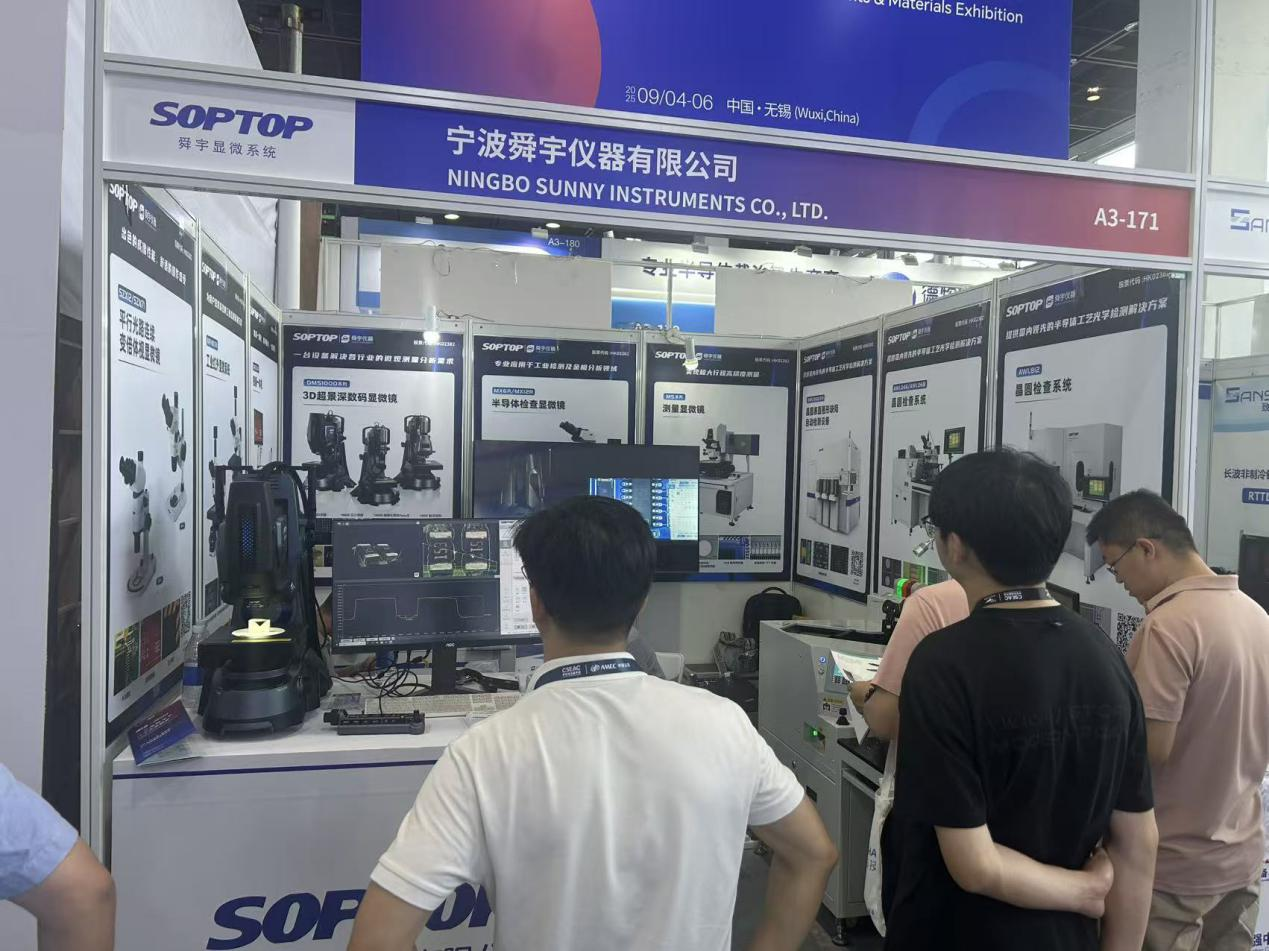

作为舜宇集团核心子公司，宁波舜宇仪器有限公司长期专注于显微光学及视觉系统方案的研发、制造与服务，产品涵盖显微镜、光学显微镜、数字扫描仪及超景深显微镜等。围绕工业检测、科研观察等不同应用场景，公司持续积累精密光学与智能视觉技术，并通过相应设备及解决方案拓展微观成像技术的应用范围。
在晶圆检测领域，舜宇仪器布局了AWL系列晶圆检测设备，以及OWL系列晶圆表面图形缺陷自动检测设备。其中，AWL系列围绕晶圆定位、宏观检查和精密光学微观检查等需求进行设计，集高精度晶圆预对准、360°宏观检查、精密光学微观检查及高级图像分析软件于一体，为晶圆检测提供多环节的视觉支持。这一产品布局体现了舜宇仪器将光学成像能力与工业检测需求相结合的技术思路。
具体来看，AWL系列可通过高精度光学探测系统进行精准扫描，并支持对晶圆正面、背面及边缘进行缺陷观察。在晶圆检测过程中，不同部位的观察需求存在差异，宏观检查与微观成像相互配合，有助于从不同层面获取样品信息。对于需要进一步分析的检测结果，设备还可借助图像处理软件开展后续处理，为检测人员提供更丰富的图像信息。
软件能力也是晶圆缺陷检测设备的重要组成部分。AWL系列配备的Mvlmage3.0图像处理软件支持自动大图拼接、景深融合、自动对焦和3D测量等功能。其中，自动大图拼接可用于整合多幅图像，景深融合有助于呈现不同焦平面上的样品细节，自动对焦与3D测量则为图像获取及相关分析提供技术支持。通过光学探测系统与图像处理软件的协同，AWL系列能够覆盖从宏观观察到微观分析的多种检测需求。
除AWL系列外，舜宇仪器的OWL系列定位于晶圆表面图形缺陷自动检测。两类设备共同构成了公司在晶圆检测相关领域的产品布局，为不同检测需求提供相应的设备选择。具体设备的适用范围与检测能力，仍需结合实际型号配置及应用要求进行评估。
从行业发展趋势来看，半导体制造对晶圆表面状态、微观结构及检测流程的关注不断深入，推动相关设备持续完善成像与分析能力。精密光学系统提供图像基础，数字成像和图像处理技术则进一步拓展数据观察与分析方式。对于晶圆缺陷检测设备而言，多种技术之间的协同，有助于适应更加精细化的工业检测需求。
总体而言，晶圆缺陷检测设备的发展离不开精密光学、数字图像处理与自动化检测技术的持续结合。舜宇仪器依托在显微光学及视觉系统领域的技术积累，通过AWL系列和OWL系列等产品拓展晶圆检测应用，为工业视觉检测提供相应的设备与技术支持。随着半导体制造对微观检测提出更细致的要求，晶圆缺陷检测设备也将继续向精密化、数字化方向发展。
